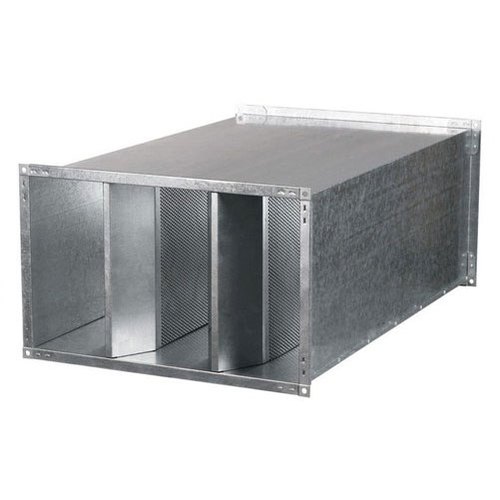

Kulisový tlumič hluku
Potrubní tlumič pro přímou montáž do čtyřhranného vzduchotechnického potrubí. Utlumí hluk ventilátorů a proudícího vzduchu dřív, než se dostane do provozu nebo k sousedům. Vyrábíme ve standardních i zakázkových rozměrech.
K čemu kulisový tlumič slouží

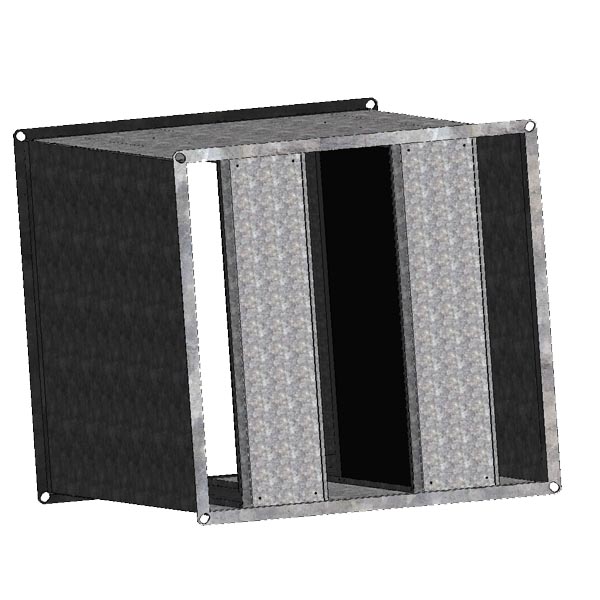

Kulisový tlumič hluku je potrubní element sloužící k utlumení hluku. Kulisy jsou určeny pro přímou montáž do čtyřhranného potrubí, kde svým tvarem a akustickou výplní pohltí podstatnou část hluku, který potrubím prochází.
Tlumič je určen pro prostředí bez vlivu pevných částic a chemikálií. Maximální rychlost proudění vzduchu mezi kulisami je 20 m/s. Tlumič může být instalován v libovolné poloze, rozsah pracovních teplot je −40 °C až 100 °C.
Materiál a tlumicí hmota
| Plech | Tloušťky plechů odpovídají normě DIN 24194. Tlumič je vyroben z plechu třídy DX51D+Z275MAC. |
|---|---|
| Tlumicí hmota | Minerální vlna s vysokou biologickou rozpustností a pojivem bez obsahu silikonu (zdravotně nezávadné), nehořlavá podle DIN 4102 A II, použitelná do provozní teploty 100 °C. |
| Povrch vlny | Minerální vlna je laminována skleněným hedvábím impregnovaným tak, aby odpuzovalo vlhkost v souladu s hygienickými specifikacemi VDI 6022. |
| Prostředí | Bez vlivu pevných částic a chemikálií. Libovolná poloha instalace, −40 °C až 100 °C. |
Rozměry kulis
| Standardní šířky kulis | 100 / 150 / 180 / 200 / 230 / 250 / 280 / 300 mm |
|---|---|
| Standardní délky kulis | 500 / 750 / 1000 / 1250 / 1500 / 1750 / 2000 mm |
| Výška kulis | Dle rozměru kanálu. |
| Zakázkové rozměry | Vyrábíme i nestandardní rozměry přesně podle Vašeho potrubí – včetně celé baterie kulis pro velké kanály. Stačí nám poslat rozměr kanálu. |
Uvedené rozměry jsou standardní řada. Pokud potřebujete jiný rozměr, vyrobíme tlumič na míru – zakázková výroba je naší specializací.
Typy kulisových tlumičů
- Absorpční – tlumí lépe u vyšších frekvencí.
- Rezonanční – tlumí lépe u nižších frekvencí.
- Speciální – na poptávku, například s děrovaným plechem či fólií.
Který typ zvolit, závisí na frekvenčním spektru hluku ve Vašem provozu. Pokud si nejste jistí, popište nám situaci v poptávce a typ tlumiče navrhneme.
Vyrobíme tlumič přesně na Váš kanál
Nemusíte se vejít do standardní řady. Vyrábíme kulisy v libovolném rozměru i celé baterie tlumičů pro velkoprofilové potrubí. Pošlete nám rozměr kanálu a požadovaný útlum.
Montáž
Jednotlivé kulisy se montují pomocí šroubů přímo do vzduchotechnického potrubí a vytvářejí baterii kulisového tlumiče hluku. Montáž zvládne běžná vzduchotechnická firma, nejsou potřeba speciální nástroje.
Časté dotazy ke kulisovým tlumičům
Jaký útlum kulisový tlumič dosáhne?
Útlum závisí na šířce a délce kulis, na rozestupu mezi nimi a na frekvenčním spektru hluku. Delší a širší kulisy tlumí více. Konkrétní útlum navrhneme podle rozměru Vašeho kanálu a požadované hodnoty – napište nám do poptávky, čeho potřebujete dosáhnout.
Jaký je rozdíl mezi absorpčním a rezonančním tlumičem?
Absorpční tlumič pracuje lépe u vyšších frekvencí, rezonanční u nižších. Pro běžnou vzduchotechniku se nejčastěji používá absorpční provedení. Speciální provedení (například s děrovaným plechem či fólií) vyrábíme na poptávku.
Vyrobíte tlumič i v nestandardním rozměru?
Ano. Standardní řada šířek je 100–300 mm a délek 500–2000 mm, ale zakázková výroba je naší specializací. Vyrobíme kulisy v libovolném rozměru i celou baterii tlumičů pro velkoprofilové potrubí.
V jaké poloze lze tlumič instalovat?
V libovolné. Tlumič se montuje šrouby přímo do čtyřhranného vzduchotechnického potrubí. Pracovní rozsah je −40 °C až 100 °C, maximální rychlost proudění mezi kulisami 20 m/s.
Je tlumicí hmota zdravotně nezávadná?
Ano. Používáme minerální vlnu s vysokou biologickou rozpustností a pojivem bez obsahu silikonu, nehořlavou podle DIN 4102 A II. Vlna je laminovaná skleněným hedvábím impregnovaným proti vlhkosti v souladu s hygienickými specifikacemi VDI 6022.
Řekněte nám, co potřebujete
Nemusíte mít výkres. Stačí fotka, náčrt nebo pár vět. Ozveme se do 24 hodin s návrhem řešení a cenou.
